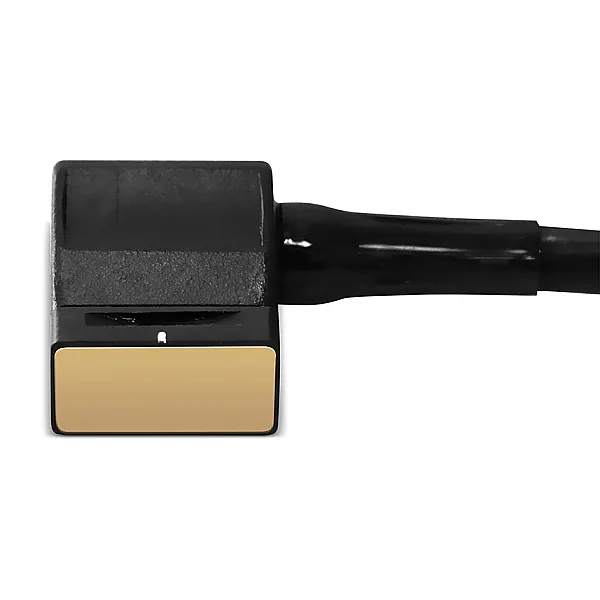

Антенная решетка M9170 4.0V60R26X10CS

Артикул: 1159

16 элементная цифрофокусируемая антенная решетка поперечных волн с центральной рабочей частотой 4 МГц и областью сканирования от 35° до 85°. Применяется для контроля сварных швов. Особенностью данной антенной решетки является укороченная апертура (26х10 мм), что позволяет проводить контроль в труднодоступных местах и с минимальной зачисткой околошовной зоны.

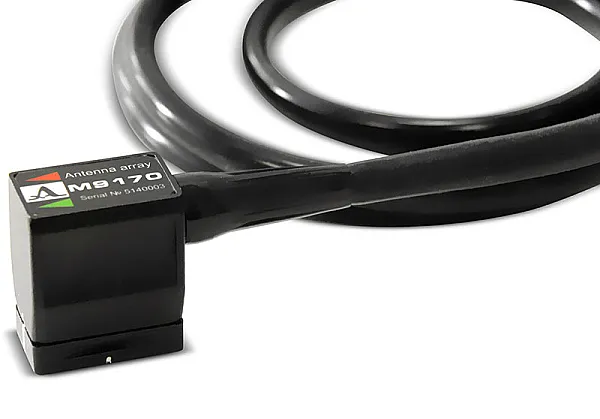

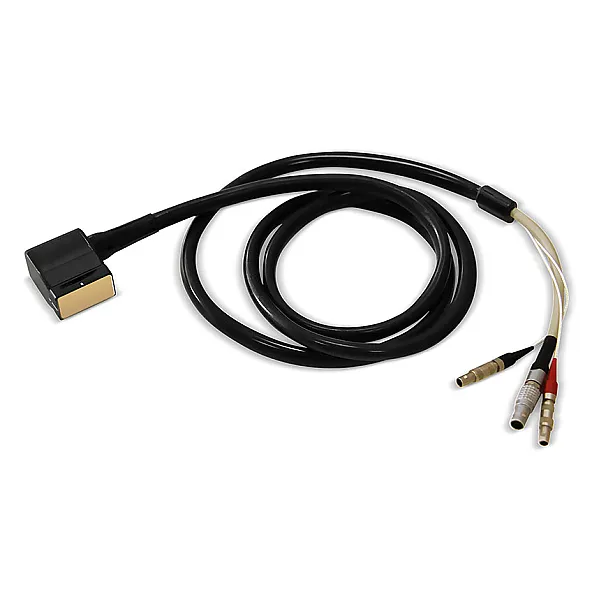

16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля.

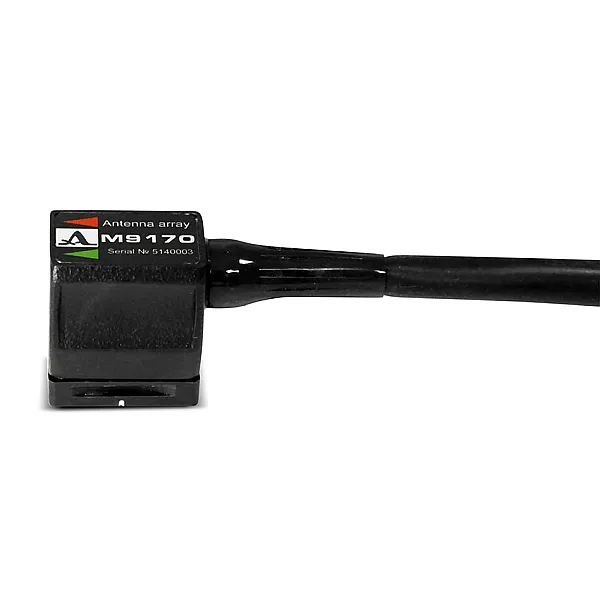

На внешней части корпуса нанесены цветовые метки направления, необходимые для ориентации положения решетки на объекте контроля относительно сформированного изображения на дисплее дефектоскопа ультразвукового А1550 IntroVisor.

Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.

Существует возможность притирки сменного акустического модуля под различные диаметры труб.

Используется с приборами:

• A1550 IntroVisor
