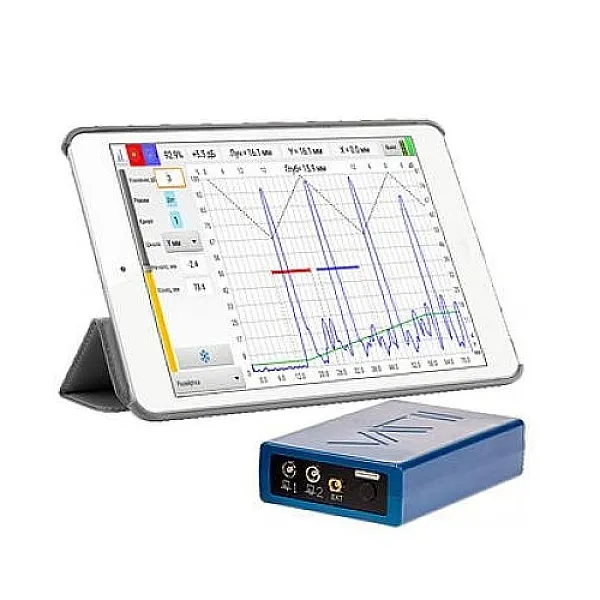

2‑канальный УЗ дефектоскоп 1,5–10 МГц с передачей A‑скана на смартфон/планшет по Wi‑Fi/Bluetooth.2‑канальный УЗ дефектоскоп 1,5–10 МГц с передачей A‑скана на смартфон/планшет по Wi‑Fi/Bluetooth.
Дефектоскопы ультразвуковые «Velograph II» предназначены для поиска нарушений сплошности и однородности материала и определения их координат в изделиях из металлов и пластмасс. Прибор позволяет контролировать сварные швы, измерять толщину стенок изделий, вести поиск мест коррозии, трещин, внутренних расслоений и других дефектов.
Дефектоскоп с помощью ультразвукового преобразователя периодически посылает в контролируемый объект короткие импульсы ультразвуковых волн. С помощью этого же ультразвукового преобразователя импульсы отраженных обратно или прошедших сквозь материал ультразвуковых волн преобразуются в электрические сигналы и поступают в электронный блок дефектоскопа. После усиления, оцифровки и обработки встроенным процессором сигналы передаются по беспроводному протоколу в карманный переносной компьютер (КПК) и отображаются на жидкокристаллическом дисплее.
Сигналы на экране дефектоскопа отображаются так же, как на экране осциллографа в координатах амплитуда - время. По вертикальной оси отложена амплитуда, по горизонтальной - время. Начало координат находится в левом нижнем углу экрана. Амплитуда эхосигнала несет информацию, в основном, о величине отражателя в объекте контроля или о степени «прозрачности» материала при приеме прошедших ультразвуковых волн. Время задержки сигнала, то есть его положение на временной оси, говорит о величине пути, по которому прошел сигнал. Эту величину легко рассчитать, зная скорость распространения волн в материале. Чаще всего используется именно такое представление сигналов на экране дефектоскопа.
| Параметр | Значение |
|---|---|
| Число независимых каналов | 2 |
| Рабочие частоты ультразвука, МГц | 1,5 ... 10 МГц |
| Пределы изменения усиления приёмного тракта, дБ | 0 ... 84 дБ |
| Глубина регулировки ВРЧ, дБ | 84 дБ |
| Диапазон настройки скоростей ультразвука в материалах, м/с | 1 ... 11000 с шагом кратным 1 |
| Предел допускаемой основной погрешности измерения глубины залегания дефектов и толщины (по стали) прямым преобразователем, не более, мм | ±(0,01t+0.2), где t - измеренное значение временного интервала |
| Пределы допускаемой абсолютной погрешности измерения координат дефектов для стали наклонным преобразователем, мм: - глубина залегания - проекция длины пути | ±(0,03H+1), где H - измеренное значение глубины залегания,мм ±(0,03L+1), где L - измеренное значение проекции длины,мм |
| Диапазон измерения координат дефектов (глубины залегания дефекта по стали) с наклонным преобразователем 5 МГц, мм: для ПЭП с номинальным значением угла ввода 65° для ПЭП с номинальным значением угла ввода 70° | 3 ... 40 мм |
| Диапазон глубины залегания дефектов (по стали) прямым преобразователем, мм | 3 ... 180 мм |
| Диапазон рабочих температур, °С | -20° ... +45° C |
| Время работы от встроенной аккумуляторной батареи, ч | не менее 6 ч |
| Средняя наработка на отказ, не менее, ч | 18000 ч |
| Габаритные размеры электронного блока, мм | 100 х 68 х 26 |
| Масса электронного блока | 165 г |
| Вывод информации на внешние устройства |
Wifi, Bluetooth, USB |
| Наименование | Количество |
|---|---|
| Электронный блок дефектоскопа c зарядным устройством | 1 шт |
| Планшет с установленным программным обеспечением | 1 шт |
| Соединительный кабель lemo-lemo 1,2 м одинарный | 1 шт |
| Соединительный кабель lemo-lemo 1,2 м двойной | - |
| Преобразователь П121-50-70 | 1 шт |
| Преобразователь П121-5,0-65 | - |
| Преобразователь П121-2,5-65 | - |
| Преобразователь П111-5,0 | - |
| Преобразователь П112-5,0-Ø6/2 | - |
| Калибровочный образец V2/25 | - |
| Сумка для транспортировки | - |
| Чехол для электронного блока | - |
| Паспорт и руководство по эксплуатации | 1 шт |
| Проверка | 1 шт |
