Кабелетрассоискатель с возможностью контроля качества изоляции "Атлет AГ-319СКИН"

Кабелетрассоискатель с возможностью контроля качества изоляции "Атлет AГ-319СКИН"

Назначение

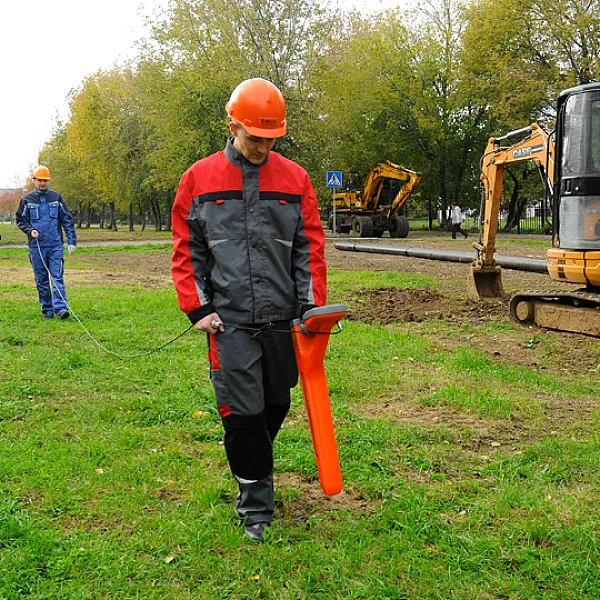

Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора, поиска неисправностей кабельных линий, мест повреждения изоляции силовых кабелей, мест повреждения защитных покрытий газо-нефтепроводов с катодной защитой, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Комплект представляет новую систему контроля коррозии изоляционного покрытия трубопроводов, которая обеспечивает еще большую гибкость и точность анализа коррозии по сравнению с предыдущей версией системы благодаря полной интеграции технологий зондирования сигнала и локализации мест повреждения изоляции в одном изделии.

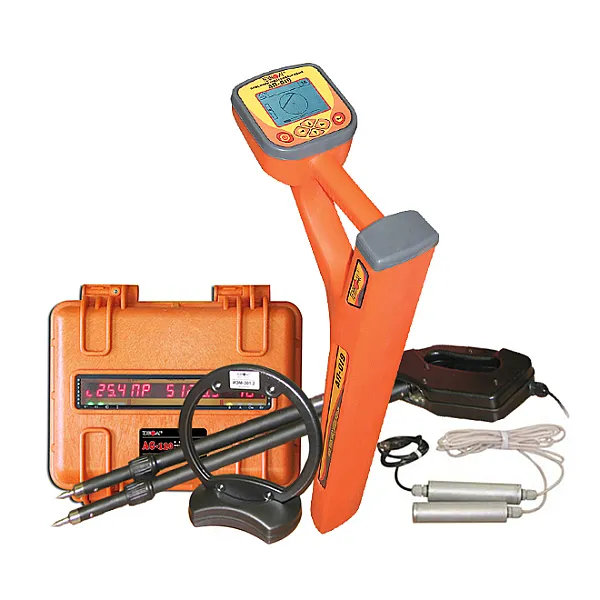

Комплект, включающий в себя новый высокоэффективный генератор и универсальный, трехкоординатный, моноблочный приемник с расширенной графической индикацией, улучшенной помехозащищенностью и возможностью подключения внешних датчиков, позволяет точно и легко инспектировать трубопровод на расстоянии более 10 км, обеспечивая одновременное измерение тока и градиента напряжения даже в зонах, где имеется контакт с другими металлическими структурами, помехи или значительное скопление коммуникаций. Это позволяет исключить необходимость персоналу, обслуживающему трубопровод, выполнять прямое подсоединение электродов и ручные расчеты для оценки токов потерь катодной защиты вдоль трубопровода, снижая, таким образом, число ложных показаний и минимизируя неопределенность определения мест вскрытия грунта. Затем, используя ДОДК-117 или ДКИ-117, может быть проведена локализация любых потерь тока, связанных с повреждением покрытия трубопровода, в более узкой зоне в пределах 1 метра.

Рекомендуемые области применения

• Трубопроводный транспорт

Функции и решаемые задачи

• поиск неисправностей кабельных линий;
• определение положения подземных коммуникаций в режиме «Трасса» и «График»;
• прямое цифровое измерение глубины их залегания на всех рабочих частотах;
• указание направления отклонения от оси коммуникации в режиме «Трасса»;
• измерение силы тока в коммуникации;
• поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
• поиск мест повреждения изоляции защитных покрытий газо-нефтепроводов с катодной защитой;
• функция «Выбор кабеля из пучка» при помощи датчика КИ-110;
• одновременная работа со встроенными и внешними датчиками.

Особенности приемника

• Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
• Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
• Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.
• Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
• Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
• Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
• Одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
• Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
• Различные режимы индикации (цифровая, график).
• Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
• Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
• Работа в зимних условиях до -20 °С.

Особенности генератора

• Возможность выбора частоты генерируемого сигнала;
• Возможность выбора мощности генератора в зависимости от решаемых задач;
• При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;

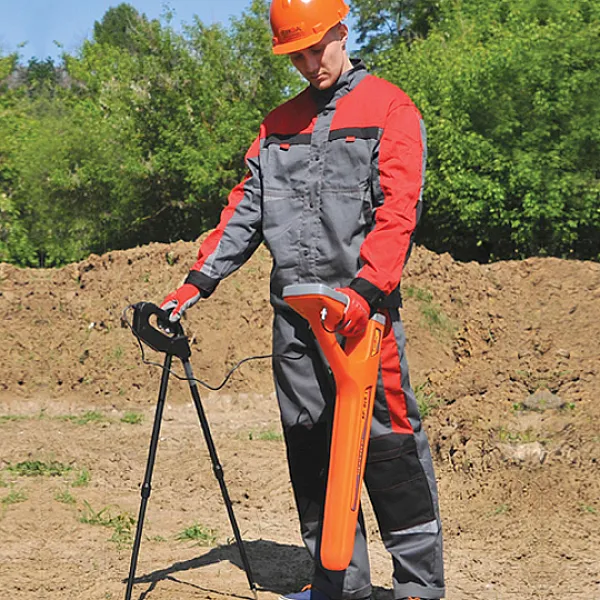

• Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;
• Автоматические выключения генерации при длительном простое;
• Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.
