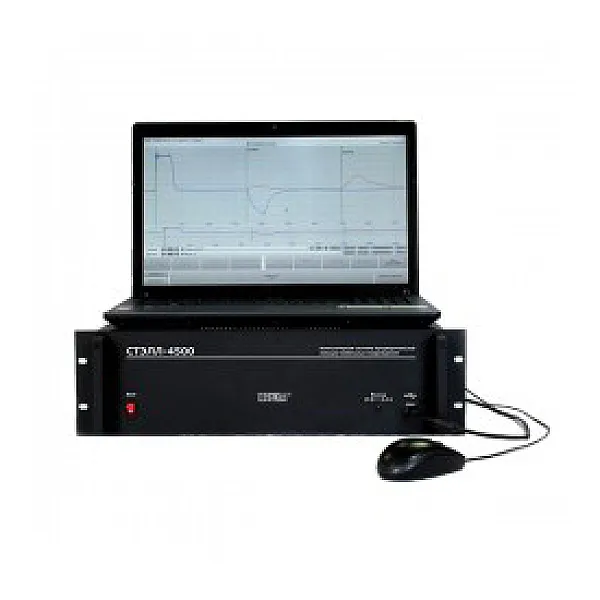

Компьютерная система предварительной локации кабельных повреждений СТЭЛЛ-4500
Назначение
СТЭЛЛ-4500 это компьютерная рефлектометрическая система предварительной локации кабельных повреждений, которая позволяет обнаружить и определить расстояние до кабельных повреждений в силовых кабельных линиях (преимущественно в составе кабельной лаборатории) следующими методами:методом рефлектометра, методом колебательного разряда, импульсно-дуговым методом.
Указанные возможности системы обеспечены за счет сочетания в одном целом следующих уникальных характеристик: очень мощного зондирующего импульса (амплитуда до 160 В), высокоскоростного преобразования входных сигналов (частота преобразования до 200 МГц), высокочувствительного усиления сигналов, специальных методов преобразования и обработки сигналов, высокого разрешения по расстоянию, отображения импульсных характеристик, рефлектограмм кабельных линий и всех измерительных параметров на большом (17 дюймов) цветном экране портативного компьютера.
Проведем демонстрацию оборудования онлайн
Характеристики
| Параметр | Значение |
|---|---|
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | - минимальный диапазон - 250 м - максимальный диапазон - 512000 м |
| Коэффициент укорочения | - установка или измерение в пределах 1,00...7,00 - имеется встроенная таблица коэффициентов укорочений |
| Зондирующие сигналы | - импульс 25 В...160 В, длительность от 30 нс до 500 мкс |
| Выходное сопротивление | - 10...1000 Ом, регулируемое, с отображением величины на экране |
| Инструментальная погрешность измерения расстояния | - не более 0,1 % |
| Система отсчета | - при помощи нескольких вертикальных курсоров, в том числе нулевого и измерительного |
| Режимы измерения | - Нормальный - считывание и отображение текущей рефлектограммы по любому из входов: вход L1; вход L2, вход L3; - Сравнение - наложение двух рефлектограмм (вход-вход, вход-память, память-память); - Связь - Отображение рефлектограммы при зондировании по входу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3) |
| Растяжка | Возможность растяжки выбранного участка рефлектограммы |
| Память | Возможность запоминания рефлектограмм |
| Отстройка от аддитивных помех и шумов | Усреднение посредством цифрового накопления, фильтрация сигналов |
| Отстройка от синхронных помех | - При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). - При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля). |
| Отображение информации | - Рефлектограммы и результаты обработки отображаются в графическом виде. - Режимы, параметры и информация - в алфавитно-цифровом и символьном виде. |
| Связь с ноутбуком | USB 2.0 Hi-speed |
| Питание | Сеть переменного тока 100...240 В, 50...60 Гц |
| Условия эксплуатации | - Система СТЭЛЛ-4500 - диапазон рабочих температур: -20°С... +50°С; - Ноутбук — диапазон рабочих температур: +5...+35°С |
| 2. Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | - минимальный - 250 м - максимальный - 512000 м |
| Максимальная амплитуда входных сигналов | 50 В |
| Входное сопротивление по волновому входу | 300 Ом |
| Инструментальная погрешность измерения расстояния | не более 0,1% |
| Усиление | от –20 до 58 дБ |
| Способы запуска запоминающего устройства | Ждущий - от входного сигнала, после нажатия кнопки старта |
| Частота дискретизации | 200 МГц |
| Подключение к линии (при методе колебательного разряда) | Через присоединительное устройство по напряжению или по току |
| 3. Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | - минимальный - 250 м - максимальный - 512000 м |
| Инструментальная погрешность измерения расстояния | не более 0,1% |
| Виды запуска | Автоматический. Однократный. Ручной. |
| Частота дискретизации входного сигнала | 200 МГц |
| Диапазон амплитуд входных сигналов (периодических и однократных) на входе | 0,002 … 50 В (без присоединительного устройства напряжения) |
| Усиление | от -20 дБ до 58 дБ |
