Программная система ТИМ КРЕДО ФОТОГРАММЕТРИЯ является подсистемой Программной системы ТИМ КРЕДО (Технологии Информационно Моделирования КРЕДО), которая обеспечивает доступ к полной цепочке работ – от фотограмметрической обработки до создания цифровой модели местности.
ТИМ КРЕДО ФОТОГРАММЕТРИЯ включает в себя функционал обработки фотографий, полученных как аэрофотосъемкой, так и наземной съемкой, и получения облаков точек и ортофотопланов, а также все необходимые инструменты обработки облаков точек: фильтрация, классификация и выделение рельефа, создание ЦММ и экспорт данных в популярных форматах.

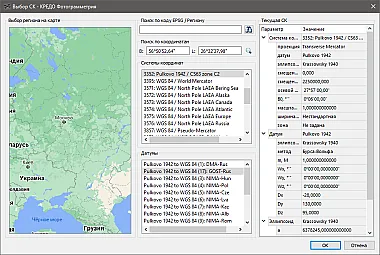

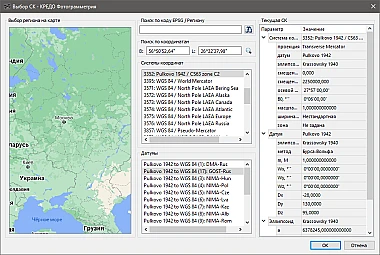

Перед импортом данных в программу КРЕДО Фотограмметрия можно задать все настройки проекта в режиме одного окна. Доступна настройка параметров классификатора топографических объектов, выбор системы координат, выбор варианта отображения объектов на плоскости и единиц измерения. В программе есть возможность импортировать системы координат из файлов описания систем координат prj и базы данных EPSG, для удобства поиска объектов в базе реализован графический интерфейс.

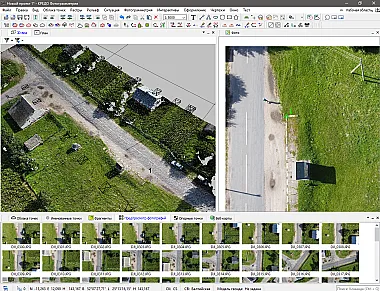

После завершения расчета плотного облака точек или импорта, облако точек отображается в двухмерном виде в окне План, где на плоскости можно оценить загруженные данные. Для удобной работы с трехмерным облаком в окне План есть возможность отображения динамического 3D поперечника, строящего разрез 3D вида облака точек, матрицы высот, векторных и точечных объектов и другой информации.
Также поперечник можно построить, явно указав линию сечения в окне План. Текущий поперечник можно заблокировать, что позволяет выполнять измерения, создавать и редактировать точечные и линейные объекты в окне, включая линии, пересекающие поперечник. Также возможно распознавание линий по облаку в поперечнике и экспорт полученного чертежа в dxf/dwg. При необходимости можно настроить ширину сечения и вертикальный масштаб.

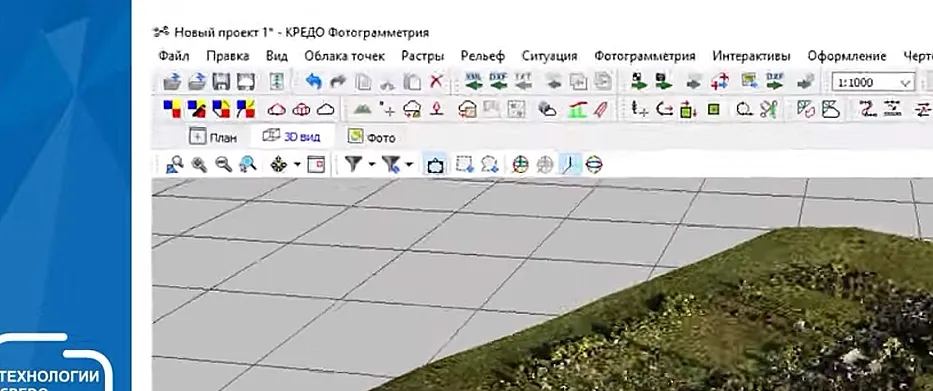

Для полноты восприятия и удобства можно перейти к трехмерному виду в графическом окне 3D вид и продолжить работу.

Прежде чем переходить к решению задач по облаку точек, можно осуществить фильтрацию рассчитанного или загруженного облака точек. Фильтрация позволяет убрать шумы ниже рельефа, удалить изолированные точки, движущиеся объекты. При необходимости можно вырезать, выделять, удалять части облака точек, просто выделяя области рамкой или контуром в плане или 3D-окне.

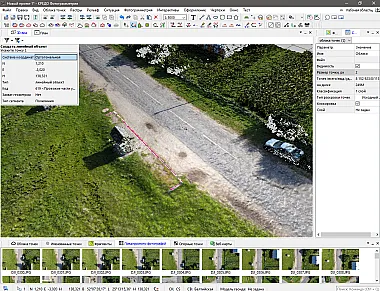

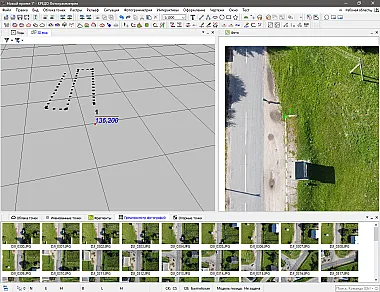

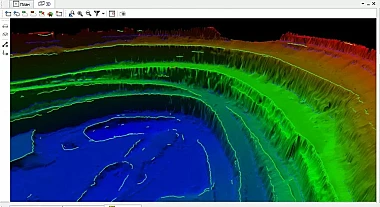

Создание топографических объектов может выполняться вручную как в окне План, так и в 3D-окне. Создание объекта можно производить одновременно в окне План и 3D, продолжая начатую линию в том представлении, в котором отрисовка более удобна. Это существенно упрощает отрисовку сложных линейных и площадных объектов. После выбора в облаке точек объекта ситуации открывается классификатор топографических объектов, в котором выбирается нужный объект. Затем он отображается и в 3D-окне, и в Плане. Объекты, создаваемые в Плане при наличии заданной модели рельефа, получают отметки профиля из модели. В качестве модели рельефа может использоваться облако точек с отфильтрованными нерельефными точками или классификационный слой облака, содержащий рельефные точки, триангуляционная поверхность или матрица высот.

Распознавание объектов ситуации возможно, как в графическом окне 3D вид, так и в Плане. Для работы в Плане можно «разрезать» облако точек на слои, эквидистантные рельефу. Выделение слоев доступно после расчета высот точек над рельефом. Дальнейшее выделение слоя выполняется интерактивным фильтром по высоте над рельефом с предпросмотром результата. Полученные таким образом слои можно преобразовать в растровые изображения. По растровым изображениям быстро и удобно в интерактивном режиме распознается геометрия линейных объектов. Созданные таким образом линейные объекты получают отметки узлов с модели рельефа, в результате формируются трехмерные линейные и площадные топографические объекты. В подсистеме реализован ряд инструментов обработки растровых изображений, позволяющих выполнить подготовку растров для качественной векторизации. Инструменты позволяют работать как с черно-белыми, так и с цветными растрами. При необходимости отдельные элементы могут быть векторизованы в полуавтоматическом режиме и с цветных ортофотопланов (после предварительной подготовки).

В ТИМ КРЕДО ФОТОГРАММЕТРИЯ реализована методика автоматизированного поиска линий излома рельефа с созданием векторных структурных линий на них. Поиск выполняется в несколько этапов, на каждом этапе можно оценить полноту и качество работы алгоритма, уточнить параметры для достижения наилучшего результата.

В ТИМ КРЕДО ФОТОГРАММЕТРИЯ поддерживается импорт BIM-моделей в формате Industry Foundation Classes (IFC), так и в популярных 3D-форматах (3DS, OBJ, PLY). Подсистема позволяет импортировать и визуализировать модели в 3D-окне совместно с облаками точек, перемещать и масштабировать 3D-модель, выполнять измерения между облаками точек и узлами модели.
