Программное обеспечение ТИМ КРЕДО ИЗЫСКАНИЯ

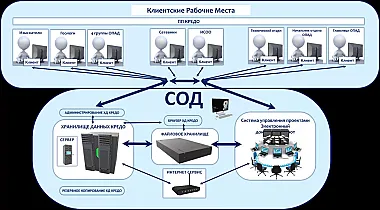

Программная система ТИМ КРЕДО ИЗЫСКАНИЯ является подсистемой Программной системы ТИМ КРЕДО (Технологии Информационного Моделирования КРЕДО), которая обеспечивает доступ к следующей функциональности:

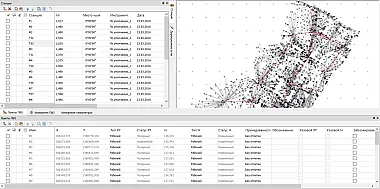

• импорт и обработка данных полевых измерений с тахеометров;
• создание полноценной цифровой модели местности;

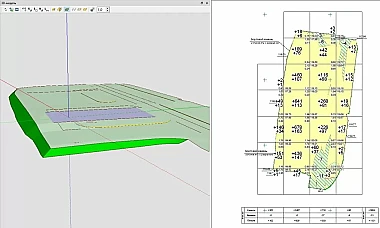

• расчет объемов земляных работ;
• трассирование линейных объектов;
• формирование модели землепользования;

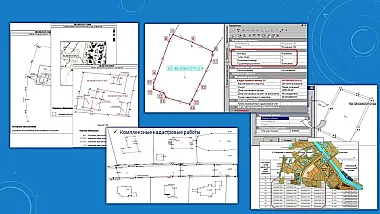

• выпуск различных выходных графических материалов, чертежей топографических планов, продольных и поперечных профилей, ведомостей;
• пространственных моделей геологического строения местности;
• графической части технического отчета по инженерно-геологическим изысканиям;
• ведомостей, статистической обработки лабораторных данных физико-механических свойств грунтов.

ТИМ КРЕДО ИЗЫСКАНИЯ автоматизирует формирование информационной модели местности на основании инженерно-геодезических и инженерно-геологических изысканий.

Основой построения поверхностей являются точки, полученные, в том числе, в результате обработки измерений, а характерные участки рельефа, такие как хребты, обрывы или откосы, как правило, выделяются структурными линиями (СЛ).

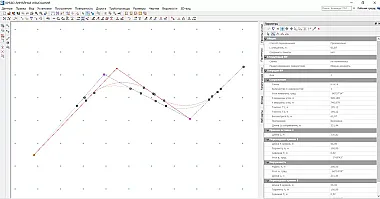

В простых ситуациях профили СЛ можно определить непосредственно при построениях в плане, задав необходимые отметки в узлах (по умолчанию они интерполируются из точек и поверхностей). При решении более сложных задач, например, моделирование вертикальных поверхностей (бордюров, подпорных стенок и т.п.), можно перейти в окно профилей. Это позволит просматривать разрезы, пересечки и развернутый план СЛ и использовать широкие возможности создания и редактирования линий профилей.
Для создания и пересоздания поверхностей предназначен всего один метод, который позволяет работать с точками и структурными линиями как всего слоя сразу, так и в интерактивно построенном контуре. В рамках этого же построения можно автоматически выделить участки с характерными формами рельефа: руководствуясь заданными диапазонами уклонов, ТИМ КРЕДО ТОПОГРАФИЯ объединит треугольники в группы и назначит им необходимый стиль отображения (горизонтали, откосы, обрывы).

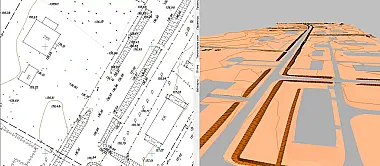

Проанализировать созданную модель рельефа можно как по данным плана, в том числе и в трехмерном изображении, так и построив сечения в произвольных местах.

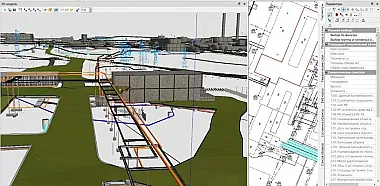

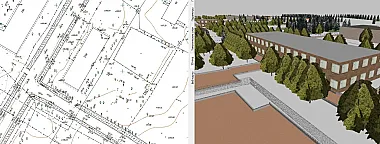

Цифровая модель ситуации (ЦМС) представляет собой совокупность точечных, линейных и площадных топографических объектов, заданных координатами принадлежащих им точек и семантической информацией в виде настраиваемого перечня характеристик (свойств). Все объекты отображаются на плане соответствующими его масштабу условными знаками и необходимыми подписями, соответствующими внесенным атрибутивным свойствам. Однако используя ТИМ КРЕДО ИЗЫСКАНИЯ, пользователь формирует не только качественный электронный топоплан, но и получает полноценную информационную модель местности. Благодаря гибкому классификатору, каждый из объектов обладает не только отображением в различных проекциях (на плане, на профиле), редактируемым набором атрибутивной информации, но и одним или несколькими вариантами отображения в 3D, причем все эти параметры связаны друг с другом. Богатые возможности координатной геометрии позволяют стандартными методами формировать модели как природных (растительность) объектов, так и искусственных – коммуникации, здания и сооружения, дороги и пр.

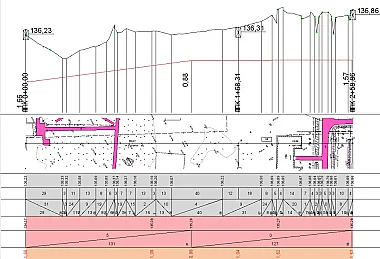

В подсистеме создаются продольные и поперечные профили по линейным сооружениям. Все коммуникации и другие объекты, которые попадают в сечение, автоматически выводятся в окне профиля.
Кроме того, существует возможность задать разные виды продольных профилей (черный профиль, линия быта, профиль дополнительной поверхности и вспомогательный профиль).
При необходимости можно создавать и профили линейных объектов, используя различные способы: интерполяцией данных, с постоянным уклоном, по заданной отметке.

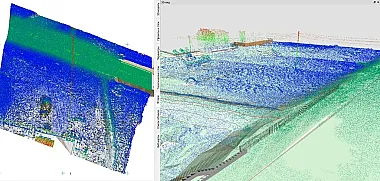

В подсистеме реализован импорт облаков точек в форматах LAS, CPC, TXT. Облако точек, полученное, например, при наземном или воздушном лазерном сканировании, при фотограмметрической обработке материалов фотосъемки, можно импортировать в подсистему, использовать для создания собственных облаков точек и затем учитывать точки облака в различных построениях.

Количество точек, с которым может работать подсистема, достигает нескольких миллиардов.

На основе исходного облака пользователь может создавать собственные облака точек путем экспорта групп классифицированных сканером точек, выделением рельефных точек или прореживанием по заданным параметрам (с сохранением характерных форм рельефа). Файл исходного облака всегда остается неизменным.

В результате использования ТИМ КРЕДО ИЗЫСКАНИЯ пользователь получает сводную информационную модель местности, которая своей полнотой, точностью и составом данных удовлетворяет следующим требованиям:

• обеспечивает соответствие цифровой модели рельефа её топографической реальности;
• содержит пространственное положение модели подземных и надземных коммуникаций без дополнительных действий за пределами формирования ЦМС;
• многослойность модели местности с заданным, нужным заказчику, распределением данных по иерархически организованным слоям;
• информационная насыщенность объектов модели сведениями, необходимыми для принятия проектных решений и согласований;
• полнота использования материалов от всех разделов инженерных изысканий
