Программное обеспечение ТИМ КРЕДО НИВЕЛИР

Программная система ТИМ КРЕДО НИВЕЛИР является подсистемой программной системы ТИМ КРЕДО (Технологии Информационного Моделирования КРЕДО), которая обеспечивает доступ к функционалу камеральной обработки полевых измерений геометрического нивелирования I–IV классов, технического и высокоточного инженерного нивелирования, выполняемого оптическими и цифровыми нивелирами.
Успешно применяется при создании высотных государственных геодезических опорных сетей и местных высотных сетей, а также при геодезическом обеспечении строительства, наблюдении за вертикальными смещениями зданий, сооружений и оборудования.

• Импорт исходных данных в форматах цифровых нивелиров, текстовых файлов, файлов калибровки.
• Обработка журналов нивелирования I–IV классов, I–III разрядов, а также технического класса точности.
• Обмен информацией для пунктов между ТИМ КРЕДО НИВЕЛИР, ТИМ КРЕДО ДАТ и ТИМ КРЕДО ТРАНСКОР.
• Предварительная обработка измерений, анализ соответствия требованиям нормативных документов для двух горизонтов, левого и правого хода, прямого и обратного хода.
• Расчет поправок за переход к нормальным высотам для нивелирования I–III классов (разрядов) по трем методикам, с возможностью подключения и использования в расчётах данных прямоугольной сетки аномалий Буге, полученных из гравитационной модели Земли (EGM2008).
• Построение поверхности и её отображение в виде градиентной заливки и изолиний.
• Создание и редактирование точечных, линейных и площадных топографических объектов, и их атрибутов.
• Использование поставочных веб-карт (Google, Bing, Ресурсов Росреестра) и добавление сторонних интернет ресурсов для использования в виде подложки в проекте.
• Учет поправок в превышения по секциям «dh» за отличие средней длины метра комплекта реек от номинала по результатам эталонирования и «dht» за различие температуры реек при эталонировании для нивелирования I–IV классов.

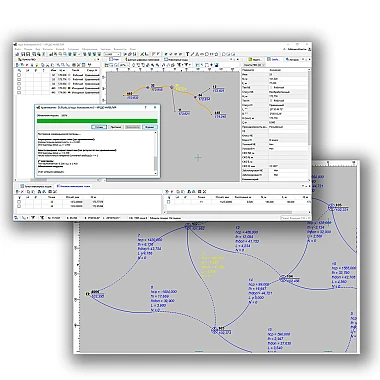

• Автоматическое формирование топологических связей сети.
• Анализ грубых ошибок измерений с использованием Lp и L1-анализа, трассирования в интерактивном режиме.
• Возможность объединения в автоматическом и ручном формате левой и правой, прямой и обратной нивелировок при нивелировании I класса (I разряда), выполненных с использованием цифровых нивелиров.
• Расчет случайных и систематических ошибок нивелирования, в том числе с возможностью раздельного расчета по исполнителям.
• Использование параметрического способа уравнивания с возможностью совместного уравнивания измерений разных классов (разрядов) точности, апостериорная оценка точности измерений.
• Возможность назначения весов ходов при выполнении уравнивания с учетом влияния случайной ошибки (для ходов, выполненных в прямом и обратном направлениях).
• Расчет отметок «боковых» пунктов, усреднение многократных наблюдений на «боковые» пункты.
• Экспорт данных в текстовые файлы произвольного формата по шаблону пользователя, а также в распространённые форматы TopoXML/LandXML, DXF/DWG, MIF/MID.
• Расчет и экспорт в текстовый файл разностей превышений di: d1–d0 – для I класса и I разряда нивелирования и d6 – для II–III класса и II разряда нивелирования.

Формирование и настройка выходных документов выполняется согласно национальным стандартам или стандартам предприятия, с настройкой на любые языки, включая иврит и арабский, с использованием приложения Редактор шаблонов.

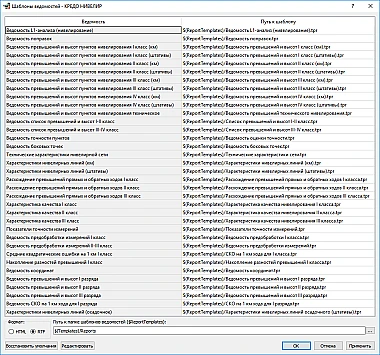

По результатам уравнивания могут быть сформированы следующие ведомости:

• предобработки измерений l и ll – lll классов (с учетом поправок: за среднюю длину рабочего метра пары реек, за различие температуры);
• превышений и высот пунктов для всех классов нивелирования;
• координат, поправок и точности пунктов;
• технических характеристик нивелирной сети;
• характеристик нивелирных линий;
• показателей точности измерений;
• боковых точек;
• СКО на 1 км хода.

Подсистема ТИМ КРЕДО НИВЕЛИР позволяет сформировать отчётные документы в виде схем, благодаря следующему функционалу:

• команды по созданию подписей любых объектов (координат точек и узлов координатной сетки, углов, отрезков и т.д.);
• построение простых элементов (отрезков, поллиний, эллипсов и т.д);
• создание подписи СКО превышений между пунктами и др.

Выходные документы (ведомости и чертежи) в ТИМ КРЕДО НИВЕЛИР создаются на основе шаблонов, определяющих внешнее оформление документа. Шаблоны чертежей, планшетов, штампов и ведомостей создаются и редактируются в приложении Редактор шаблонов.
