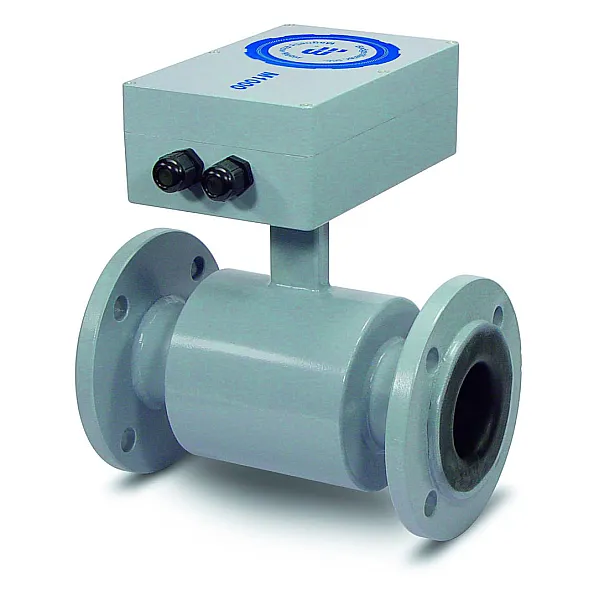

Расходомер ModMAG M1000

Расходомер M1000 с источником питания 24В и пассивными выходами. Прибор не имеет дисплея и программируется через порт RS232. Необходимые настройки предустанавливаются по заказу клиента на фабрике. Для ввода расходомера в эксплуатацию нужно только подвести электричество к месту установки прибора.

Корпус M1000 из литого алюминия с порошковым покрытием имеет защиту IP65, и крепится на двух винтах M20. Базовая линейка дооснащается четырехстрочным ЖК-дисплеем, питанием 115/230В переменного тока, активным импульсным выходом и аналоговыми выходами. Стандартная модель M1000 поставляется с аналоговым выходом, двумя цифровыми выходами для импульса и частоты, а также цифровым входом. Расходомер применим в самых разных областях - его погрешность ±0,5% потока (>0,5 m/s), а диапазон измерения 0,03 - 12 m/s в обе стороны.

Применение расходомера

ModMAG M1000 специально разработан для применения на производстве, транспортных средствах и в процессах связанных с дозированием. Применение расходомера возсожно на линиях в диапазоне Ду от 6 до 200. Типы подключения - самые разные: от DIN-фланцев и молочных муфт до хомутных соединений TriClamp.

Свойства расходомера

• Погрешность 5%
• Диапазон 0,03 - 12м/с
• Ду 6-200
• Без дисплея
• Питание: 24В пост. тока, 115/230В переменного тока

Установка расходомера на пластиковых трубопроводах

Если у вас есть задача измерить расход жидкости в трубопроводе из пластика или с неэлектропроводящим покрытием, используется дополнительный заземляющий электрод или заземляющие кольца. Кольца расходомера устанавливаются как прокладки между фланцам и соединяются проводником с корпусом датчика. Важно, чтобы материал заземляющих колец был устойчив к корозии. При измерении расхода агрессивных жидкостей используюйте заземляющие электроды.
