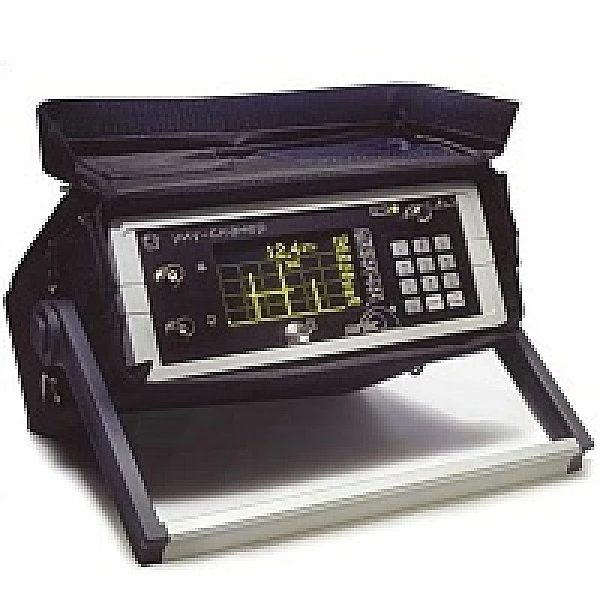

(Ультразвуковой дефектоскоп УИУ «СКАНЕР+» модель «СКАРУЧ»)
Малогабаритный ультразвуковой дефектоскоп «УИУ-СКАНЕР» – ручной универсальный прибор для контроля металлов, полиэтилена, пластмасс, керамики. В приборе многообразные технические возможности сочетаются с простотой управления и компактностью. Хорошие дефектоскопические характеристики, практичная конструкция, яркий электролюминесцентный экран, автономное питание, малые габариты и вес потребления. Дефектоскоп может работать с широко распространенными пьезоэлектрическими преобразователями (ПЭП) в рабочих частотах.
Отличительные особенности
простота эксплуатации, малые габариты и вес;
возможность измерения времени и указания координат «X», «Y»;
наличие толщиныномера;
встроенные часы и датчик температуры;
контроль заряда аккумуляторов и сигнализация их разряда;
наличие звуковой и световой сигнализации;
запоминание настроек для конкретных ПЭП и контроля изделий;
наличие идентификатора ПЭП, считывание его параметров;
возможность "заморозки" изображения на экране дефектоскопа;
запоминание изображений импульсов и сопутствующей информации;
временная регулировка чувствительности (ВРЧ);
наличие «АРУ»;
контроль использованной и оставшейся памяти приборов;
возможность подключения внешнего и внешнего ЭВМ;
возможность выбора русского и английского языков;
возможность ввода сопутствующих комментариев;
возможность использования в полуавтоматических и механизированных системах управления;
разрешение Госгортехнадзора РФ;
методика применения согласована с Госгортехнадзором РФ;
аппаратура сертифицирована.
Может быть использован в прошлом Механизированной установки серии «Сканер» модель «СКАРУЧ»
Внешний вид лицевой панели
Внешний вид задней панели
Функциональные особенности
Основное меню
Режим «Основное меню» (появляется после включения устройства) Наличие режимов:
А. дефектоскоп
Дефектоскоп
Толщиномер
А. толщиномер
Установки
Просмотр (просмотр результатов контроля)
Очистка (очистка памяти приборов)
Ресурс
Тест ЭАТ
Ресурс
Показание температуры внутри приборов
Отображение заряда аккумуляторов
Объем использованной и оставшейся памяти
Время и дата
Установки
Выбор модели беременности
Выбор страницы кодировки
Выбор языка(русский/английский)
Включение/выключение функций энергосбережения и автосохранения
Выбор единицы измерения (мм/мкс)
Толщиномер
Отображение эхо-граммы
Показания
Показание времени прихода эхо-импульсов
Возможность использования режима «АРУ» и второго строба
Режим ВРЧ
Наличие ВРЧ
Количество точек регулировки ВРЧ — до 8
Работа в дефектоскопе общего назначения
Проведение ручного УЗ контроля дефектоскопа общего назначения стандартными или специализированными ПЭП осуществлялось с учетом высокой точности и по методикам определения НТД или по другим методикам, согласованным с Госгортехнадзором РФ, Госатомнадзором РФ и некоторыми другими методами надзора. Для работы в протоколе дефектоскопа общего назначения необходимо подключить пьезоэлектрический преобразователь через соединительный кабель к разъему дефектоскопа на передней панели. Совмещенный ПЭП, подключаемый к любому разъему (генератору или усилителю), раздельно - совмещенный - к комплектующим разъемам. Для ПЭП без встроенного согласующего контура (как правило, для ПЭП производства стран СНГ) регулирующимся фильтром на частоте, подключаемым к дефектоскопу. Выбор и изменение параметров контроля производятся с помощью клавиатуры и ручек регулировки параметров. При включении дефектоскопа на экране появляется главное меню, позволяющее оператору работать с прибором в диалоговом окне. Для обхода в режиме дефектоскопа необходимо обнаружить "1". При этом прибор переключается в режим ручного управления с разверткой типа А на экране. Предварительно начинается из памяти дефектоскопа запомненный режим. Прибор позволяет запомнить до 256 настроек. На передней панели прибора встроен идентификатор ПЭП, считается автоматически считывать параметры ПЭП (для ПЭП фирмы "АЛТЕС") - угол ввода, время задержки в призме, номер и др., и заносить их в память в выбранный номер. Переключение режима работы (совмещенный или раздельный) осуществляется с помощью клавиатуры "0". На передней панели находится колонка значений, а на дисплее находятся квадратные значения параметров.
На передней панели находится колонка значений, а на дисплее расположены квадратные значения параметров.
1
2
3
4
5
6
7
1 - оценка в децибелах (отрицательных), 2 - координаты «X» и «Y» дефекта при остром сигнале в стробе, максимальное пороговое возбуждение АСД, 3 - длительность задержки строб-импульса в мкс(или мм), 4 - длительность строб- импульса в мкс(или мм), 5 - порог возникновения автоматического сигнализатора дефектов (АСД) в % от высоты экрана, 6 - продолжительность задержки развертки в мкс(или мм), 7 - длительность развертки в мкс(или мм).
Пример распечатки эхограммы ручного контроля
Запись и распечатка изображения дефектоскопа экрана
В дефектоскопе имеется возможность «заморозить» эхограмму в момент выявления дефекта с обнаружением заражения в памяти дефектоскопа «замороженной» картинки экрана. Запомненную эхограмму можно распечатать на принтере. При этом на печати выводится сама эхограмма, параметры и координаты места дефекта. Память дефектоскопа позволяет запомнить до 1000 изображений экрана с сопутствующей информацией.
Другие функциональные возможности
В дефектоскопе предусмотрена возможность выравнивания чувствительности по глубине. Для этого включается режим ВРЧ. Выравнивание чувствительности организма по восьми точкам. Прибор можно использовать в качестве ручного толщиномера. Для этого подключают ПЭП типа П112 (П111). Измерение произошло с встречи до 0,1 мм. Дефектоскоп имеет восемь встреч. Его можно использовать в автоматических и механизированных установках для дефектоскопии и толщинометрии различных предметов.
Проведем демонстрацию оборудования онлайн или в нашем офисе
Характеристики
Комплектация
Комплектацию приборов можно получить у наших специалистов, по телефону, описание в разделе "контакты"
