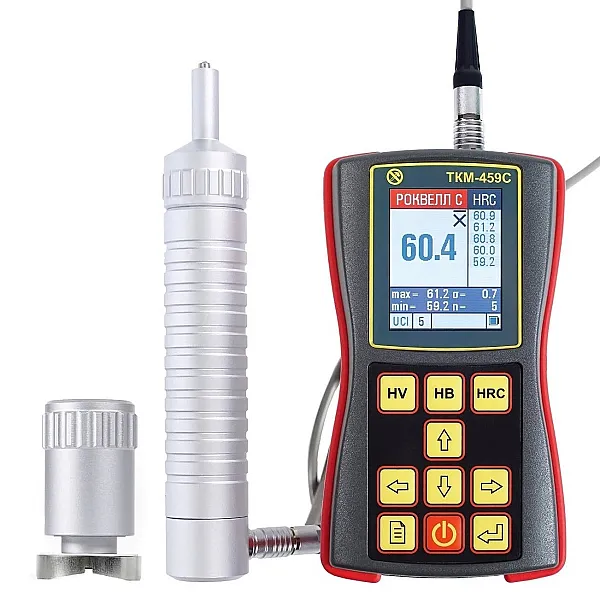

Ультразвуковой твердомер ТКМ-459С «Специальный»
Твердомер ТКМ-459С производства НПП «Машпроект» — высокоточный ультразвуковой прибор для оперативного измерения твердости металлов и металлических изделий.
Предназначен для неразрушающего контроля качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.
Принцип действия твердомера — UCI метод (Ultrasonic Contact Impedance — ультразвуковой контактный импеданс).
УЗ твердомер ТКМ-459C «Специальный» успешно применяется в особо тяжелых производственных и полевых условиях. Прибор с принадлежностями поставляется в ударопрочном чемодане, в комплектацию входят насадка «U-459» для позиционирования датчика, контрольный образец твердости по шкале HRC.
ТКМ-459С выполняет контроль твердости:
- углеродистых и конструкционных сталей,
- поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
- жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
- гальванических покрытий (хром), наплавок,
- изделий сложной конфигурации (зубьев шестерен, валов),
- тонкостенных и малогабаритных изделий,
- изделий из мелкозернистых материалов при локальном исследовании свойств материалов.
ТКМ-459C внесен в Госреестр СИ Российской Федерации. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Преимущества ультразвукового твердомера ТКМ-459С
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности
- Измерение твердости в труднодоступных местах — пространственное положение датчика не влияет на результат измерения
- Сверхмалая площадь зоны контроля — от 1 мм
- Контроль в пазах и глухих отверстиях — от 5 мм
- Практически незаметный отпечаток на «зеркальных» поверхностях
- Малая чувствительность к кривизне поверхности, толщине и массе изделия
Особенности конструкции ТКМ-459С
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус.
- Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
- Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
- Уникальная система статистической обработки.
- Гибкая организация памяти для записи результатов измерений и последующего анализа.
- Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
- Программирование:
— дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
— дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
Эксплуатация

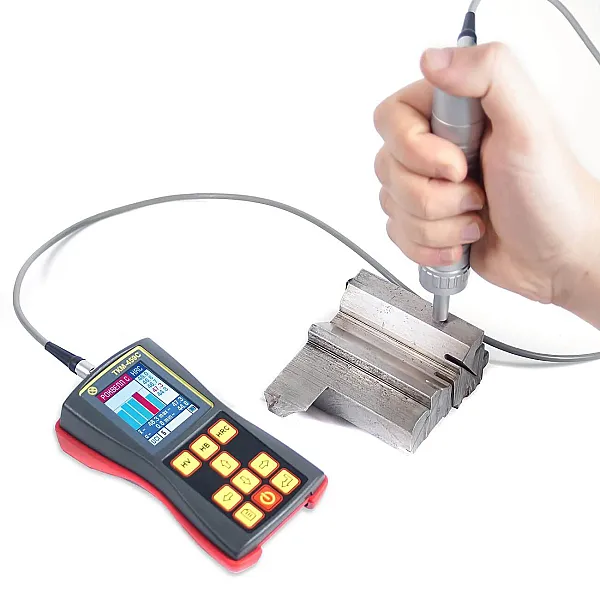

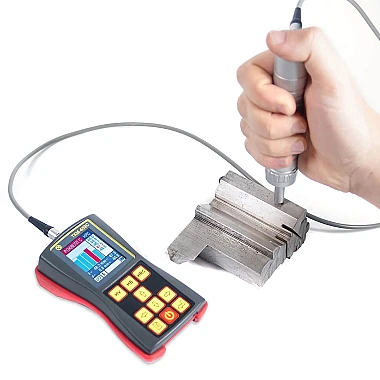

Ультразвуковой твердомер ТКМ-459C успешно применяется в лабораторных, производственных или полевых условиях.
Требования к контролируемому изделию:
| Масса более 1 кг, толщина более 2 мм | дополнительная подготовка не требуется |
| Масса менее 1 кг | изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Толщина менее 2 мм | изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Шероховатость поверхности 1,6 Ra | обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений |
Режимы работы твердомера ТКМ-459C
| Режим измерения | Отображение результатов измерений | Применение |
| по основным шкалам | основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV | измерение твердости основной массы контролируемых изделий |
| с использованием дополнительных калибровок к основным шкалам | по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) | контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов |
| по дополнительным шкалам (определяются пользователем или добавляются производителем) | шкалы программируются самим пользователем | решение специальных задач |
Интеллектуальная система статистической обработки результатов измерений
Параметры статистической обработки серии измерений- Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего.
- Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
- Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы.
- Автоматический отброс результатов, некорректно проведенных замеров.
- Демонстрация всех результатов замеров в серии.
- Вычисление среднего значения, среднеквадратичного отклонения.
- Вычисление максимума и минимума в группе результатов замеров.
- Вычисления относительно заданных значений твердости.
- Выборки результатов относительно заданных значений твердости.
- Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.
Читать полностью
Проведем демонстрацию оборудования онлайн или в нашем офисе
Комплектация
- Сменные датчики различной конструкции и нагрузки.

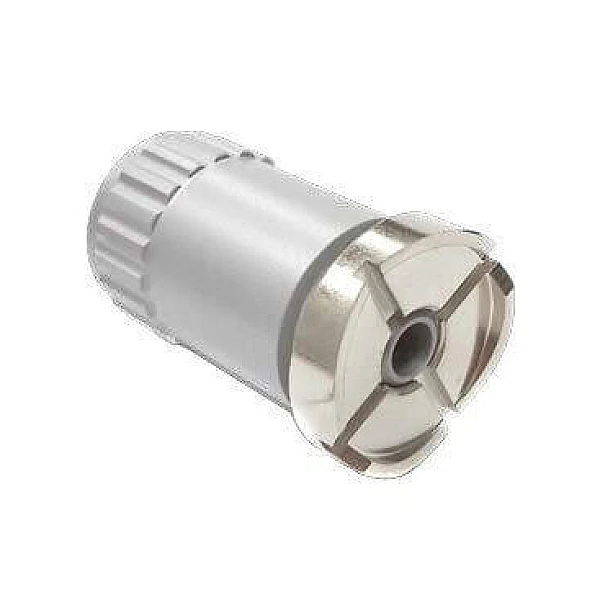

- Специализированная насадка «U-459» для позиционирования датчика на сложных поверхностях.
- Эталонные меры твердости (ГОСТ 9031).
- Стенд измерительный Т4 обеспечивает стабильное усилие на датчик и его перпендикулярное положение к поверхности образца. Рекомендуется для контроля твердости малогабаритных образцов и больших партий однотипных изделий.
- Соединительные кабели.
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
|
Составляющие комплекта |
"Специальный" |
| Электронный блок твердомера со встроенным аккумулятором | х |

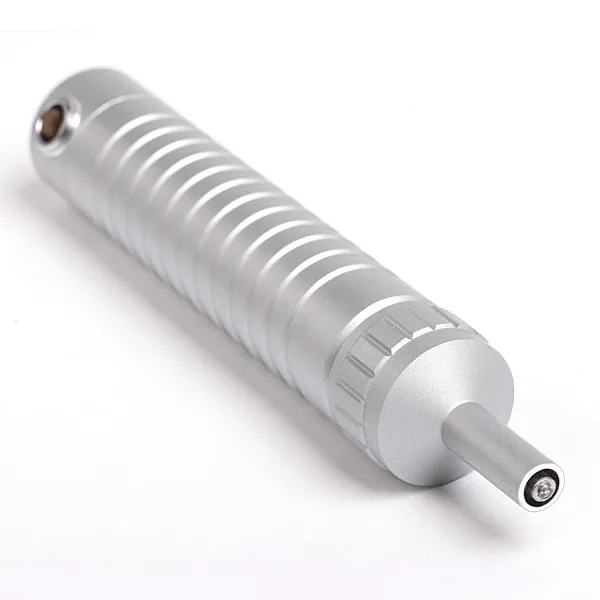

| Датчик тип «А» (50Н) штатный | х |
| Датчик тип «Н» (10Н) | |
| Датчик тип «С» (100Н) | |
| Датчик тип «К» (50Н) | |
| Датчик тип «AL» (50Н) с наконечником 53 мм | |
| Насадка «U-459» для криволинейных и цилиндрических поверхностей | х |
| Соединительный кабель | 2 шт. |
| Контрольный образец твердости по шкале HRC | х |
| Комплект мер твердости МТР (ГОСТ 9031) | |
| Смазка притирочная «Циатим-201» | х |
| Стенд измерительный Т4 | |
| Аккумуляторная шлифовальная машинка | |
| Зарядное устройство | х |
| Диск с ПО | х |
| Руководство по эксплуатации (совмещенное с паспортом) | х |
| USB-кабель для ПК | х |

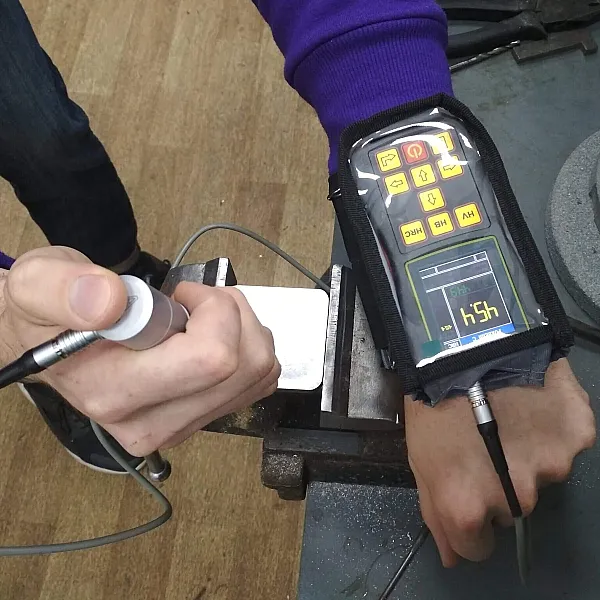

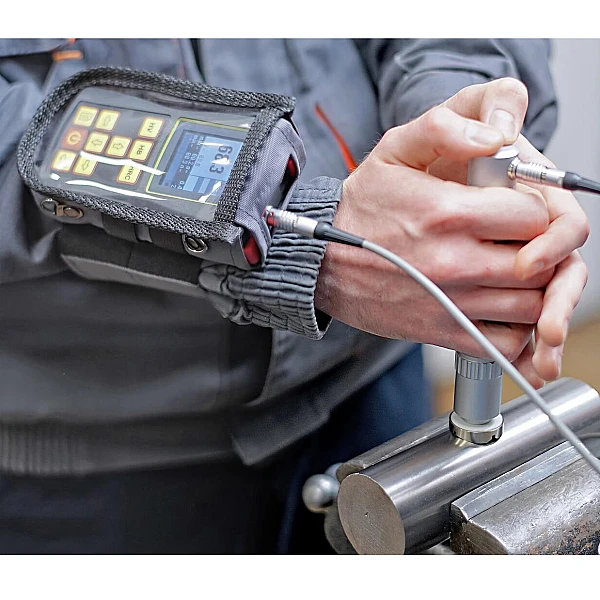

| Защитный чехол и манжета для размещения прибора на руке оператора | х |
| Сумка для переноски и хранения |
|

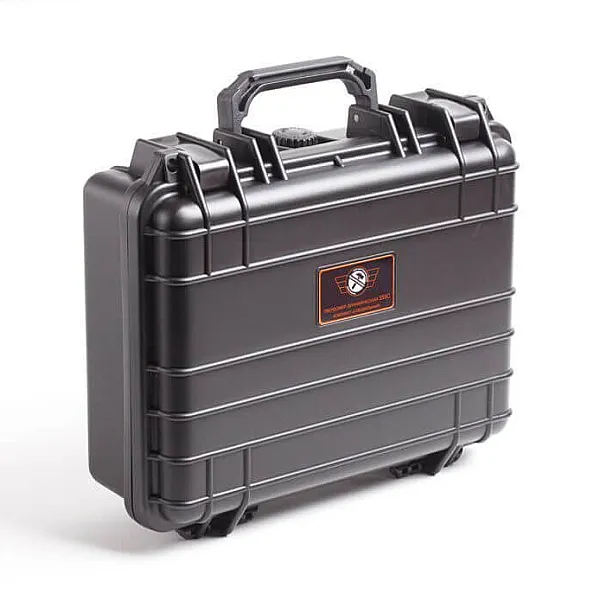

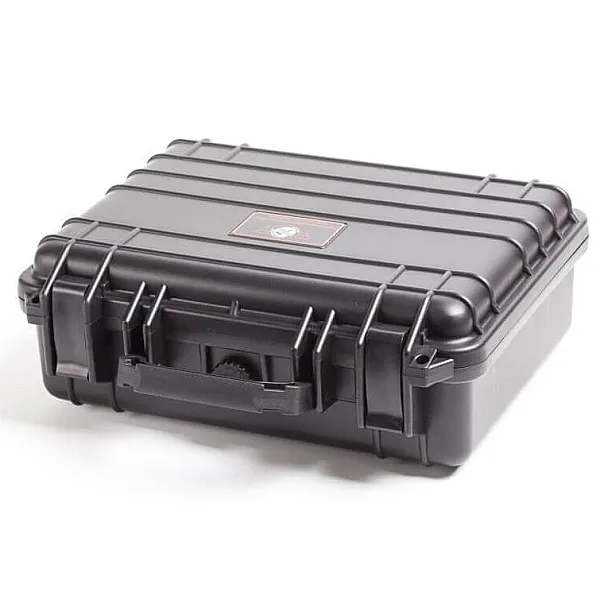

| Специализированный кейс для переноски и хранения | х |
