Акустико-эмиссионная система Лель A-Line 32D (DDM)

Акустико-эмиссионная система Лель A-Line 32D (DDM)

Номер по Госреестр 25330-03
ТУ-4013-002-02569000-03
Гарантия: 12 месяцев

Назначение прибора:

Акустико-эмиссионная система Лель A-Line 32D (DDM) предназначена для неразрушающимого контроля методом AЭ без вывода из эксплуатации трубопроводов, сосудов давления, резервуаров, котлов, железнодорожных цистерн, буровых вышек, кранов, мостов и других конструкций; использования для контроля качества оборудования, выпускаемого для нефтяной, газовой, химической и других отраслей

Варианты использования:

Portable, SAX - это компактная переносная АЭ система, работающая на базе ИК (индустриального компьютера) и предназначенная для произведения измерений в различных полевых условиях.
Ethernet Box - это очень компактная акустико-эмиссионная система сбора необходимых данных обладающая возможностью удаленного доступа со стандартным протоколом Ethernet 10/100 Base-T. Данная система поставляется в специально созданной для него, сумке. В комплект входит специальный кабель для произведения соединений E-box с персональным компьютером, также именуемый как "патч-корд", его длина составляет 5 м. По согласованию также может быть поставлен этот же кабель, только длиной не более 50 м. Жёсткий диск в данной системе отсутствует, а все необходимое программное обеспечение хранится на съемном флэш-диске. Все накопление данных, а также их последующая обработка осуществляется при помощи внешнего компьютера или ноутбука.

Особенности A-Line 32D (DDM) системы Лель

• Программное обеспечение (ПО), реализованное специально на русском языке для использования в среде Windows- это общая черта для всех приборов данной серии.
• Непрерывное получение всех нужных данных о ходе использования прибора в реальном времени.
• Программно-переключаемые фильтры, имеющие специальный режим излучения импульсов, а также цифровой осциллограф, обладающий возможностью установки регулируемой разверткой и независимого порога, три параметрических канала, которые обладают возможностью переконфигурирования при выходе из управления, также данный прибор оборудован температурным датчиком и двухцветным индикатором технического cоcтояния акустико-эмиссионного модуля.
• Взрывозащищенное исполнение.
• Регулируемый коэффициент усиления.
• Возможность автоматического управления процессом испытания.
• Акустико-эмиссионная (АЭ) cистема Лель /A-Line 32D (DDM)/ продолжает отлично функционировать, отображать все необходимые данные, а также не терять свое управление при интенсивности более чем 15 000 событий на все каналы.
• Все вычисления АЭ (акустико-эмиссионных) параметров, а также обработка полученной информации происходит непосредственно в самом модуле, который расположен на объекте контроля, передача обработанных данных выдается в цифровом виде, которые обеcпечены гальваничеcкой развязкой каждого модуля.
• Данная система используется, как для непрерывного стационарного контроля (мониторинга), так и для мобильного периодического контроля, обладающего возможностью управления исследуемым объектом.
• Контроль протяженных объектов общей длиной не более 5 километров одновременно одной системой.

ОтличияЛель/A-Line 32D (DDM/) от A-Line 32D (PCI-8)



Лель A-Line 32D (DDM)	A-Line 32D (PCI-8)

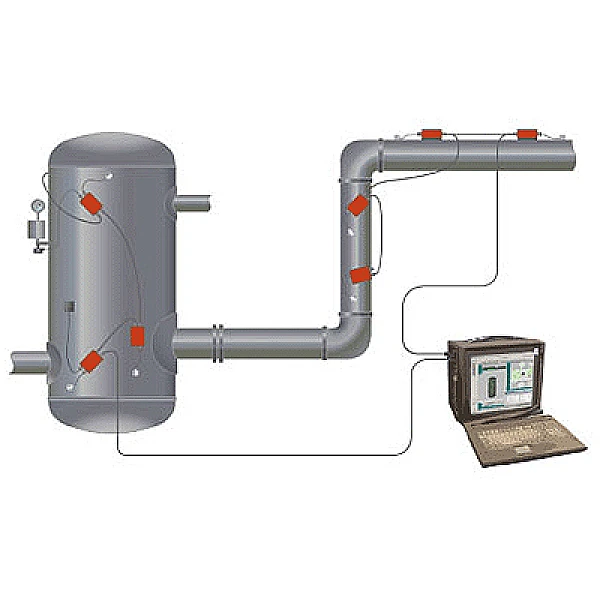

АЭ система является распределённой системой сбора и обработки данных.Преобразование АЭ-сигнала с датчика (преобразователя АЭ) в цифровой вид и последующая обработкапроизводятся непосредственно в модуле сбора данных (модуль АЭ), который располагается также на объекте контроля рядом с преобразователем АЭ. Затем полученные в результате обработки данные передаются в центральный блок сбора и обработки на базе индустриального компьютера.	АЭ система традиционной архитектуры сцентрализованной схемой обработки данных. Сигнал от преобразователя АЭ усиливается в предусилителе и по отдельному коаксиальному кабелю передается  на центральный блок сбора и обработки данных. Преобразование АЭ-сигнала в цифровой вид и последующая обработка производятся в центральном блоке сбора и обработки данных на базе индустриального компьютера.
В системе каждый канал (модуль АЭ)гальванически развязан, что в совокупности с применяемой цифровой передачей данных обеспечивает высокую помехозащищённость.	В системе каждый канал гальванически связан с шасси блока сбора и обработки данных.
Передача данных на центральный блок сбора и обработки данных осуществляется вцифровом виде.	Передач данных на центральный блок сбора и обработки данных осуществляется ваналоговом виде.
Система позволяет проводить контроль протяжённых объектов суммарной длиной до5 км за одно измерение.	В системе максимально допустимая длина коаксиального кабеля составляет 250-300м, следовательно, максимальное расстояние между крайними точками (преобразователями АЭ) на объекте контроля не превышает 600 м.
В системе реализована возможность переключения каждого канала на излучение импульсов с заданной амплитудой.	Возможна доукомплектация базового варианта системы PCI-8 специальным имитатором АЭ-сигналов.
Максимальное количество параметрических каналов - 4 на каждый модуль АЭ.	Максимальное количество параметрических каналов - 2 на плату PCI-8.

A-Line 32D (PCI-8) - это акустико-эмиссионная система традиционной архитектуры, которая обладает централизованной схемой обработки получаемых данных. Сигнал от преобразователя акустико-эмиссионной системы усиливается в предусилителе, а также по отдельному кабелю передается на персональный компьютер, для обработки и сбора данных. Преобразование сигнала в цифровой вид, а также последующая обработка производятся на компьютере для обработки данных.
В данной системе все каналы гальванически связаны с шасси блока обработки и сбора данных.
Передача данных на персональном компьютере для обработки и сбора данных производится в аналоговом виде.
В системе максимально возможная длина кабеля составляет приблизительно 300 метров.
Максимальное количество каналов - 2 на PCI-8.
A-Line 32D (DDM) - это акустико-эмиссионная система традиционной архитектуры, которая обладает распределённой системой обработки получаемых данных. Преобразованный акустико-эмиссионного - сигнала с датчика по отдельному кабелю передается на персональный компьютер, где производится сбор и передача данных, компьютер расположен на объекте контроля вблизи с акустико-эмиссионным преобразователем. Преобразование сигнала в цифровой вид, а также последующая обработка производятся на компьютере для обработки данных.
В системе все каналы акустико-эмиссионного модуля  являются гальванически развязанным - это в совокупности вместе с используемой цифровой передачей данных гарантирует высокую помехозащищённость.
Передача данных на персональный компьютер для обработки и сбора данных производится в цифровом виде.
В системе максимально возможная длина кабеля составляет приблизительно 5 километров за одно измерение.
Максимальное количество каналов - 4 на все модули АЭ.

Варианты исполнения	PORTABLE	ETHERNET BOX
Компьютер на базе шасси АсмеII-843	+
Промышленный компьютера на базе шасси IPC-6806BP-20ZB		+
Количество каналов	4÷48 (64 версия XL)	4÷48 (64 версия XL)
Контроллер линии	Один на 12 АЭ-каналов
Модуль сбора данных c магнитным держателем	По числу АЭ-каналов
Датчик GT-200	По числу АЭ-каналов
Магнитный держатель датчика	По числу АЭ-каналов
Кабель типа UTP на большой металлической катушке 70 м	По числу линий (одна линия - 12 АЭ-каналов)
Кабель типа UTP на малой пластмассовой катушке 30 м	По числу АЭ-каналов минус количество линий
Терминатор линии	1 на линию + 1 запасной
Программное обеспечение	+	+

Акустико-эмиссионная система A-Line 32D в следующих исполнениях и комплектациях:

Комплектация Лель /A-Line 32D (DDM)/ (8 каналов):
• Блок сбора и обработки данных 1 шт.
• Модуль сбора данных с магнитным держателем 8 шт.
• Преобразователь GT200 с магнитным держателем 8 шт.
• Кабель типа UTP (70 м) на катушке 1 шт.
• Кабель типа UTP (30 м) на катушке 7 шт.
• Терминатор линии (концевая заглушка) 2 шт.
• Ноутбук (поставляется только для комплексов с Ethernet Box) 1 шт.
• Программное обеспечение и руководство пользователя (CD)
• Паспорт
Варианты исполнения:
Лель /A-Line 32D (DDM)/ (8 каналов) Portable
Лель /A-Line 32D (DDM)/ (8 каналов) Ethernet Box
Примечание: Исполнение Лель /A-Line 32D (DDM)/ (8 каналов) предусматривает возможность дальнейшего расширения системы до 16 каналов без модернизации системного блока, доукомплектовав систему датчиками, кабельными линиями и модулями.

Комплектация Лель /A-Line 32D (DDM)/ (12 каналов):
• Блок сбора и обработки данных 1 шт.
• Модуль сбора данных с магнитным держателем 12 шт.
• Датчик GT200 с магнитным держателем 12 шт.
• Кабель типа UTP (70 м) на катушке 1 шт.
• Кабель типа UTP (30 м) на катушке 11 шт.
• Терминатор линии (концевая заглушка) 2 шт.
• Ноутбук (поставляется только для комплексов c Ethernet Box) 1 шт.
• Программное обеспечение и руководство пользователя (CD)
• Паспорт
Варианты исполнения:
Лель /A-Line 32D (DDM)/ (12 каналов) Portable
Лель /A-Line 32D (DDM)/ (12 каналов) Ethernet Box
Примечание: Исполнение Лель /A-Line 32D (DDM)/ (12 каналов) предусматривает возможность дальнейшего расширения системы до 16 каналов без модернизации системного блока, доукомплектовав систему датчиками, кабельными линиями и модулями.


Комплектация Лель /A-Line 32D (DDM)/ (16 каналов):
• Блок сбора и обработки данных 1 шт.
• Модуль сбора данных с магнитным держателем 16 шт.
• Преобразователь GT200 с магнитным держателем 16 шт.
• Кабель типа UTP (70 м) на катушке 1 шт.
• Кабель типа UTP (30 м) на катушке 15 шт.
• Терминатор линии (концевая заглушка) 2 шт.
• Ноутбук (поставляется только для комплексов c Ethernet Box) 1 шт.
• Программное обеспечение и руководство пользователя (CD)
• Паспорт
Варианты исполнения:
Лель /A-Line 32D (DDM)/ (16 каналов) Portable
Лель /A-Line 32D (DDM)/ (16 каналов) Ethernet Box
Для проведения акустико-эмиссионного контроля на производственных площадках, где технологическое оборудование подвержено влиянию посторонних внешних источников шума, а также для контроля трубопроводов рекомендуем Вам систему типа Лель /A-Line 32D (DDM)/. Данный тип систем был разработан непосредственно для решения задач по помехозащищенности и контроля протяженных объектов.
