Акустико-эмиссионная система A-Line 32D (PCI-8E)

Акустико-эмиссионная система A-Line 32D (PCI-8E)

Назначение прибора:
Акустико-эмиссионная система A-Line 32D (PCI-8E) предназначена для неразрушающимого контроля методом AЭ

Варианты использования:

Portable, SAX - это компактная переносная АЭ система, работающая на базе ИК (индустриального компьютера) и предназначенная для произведения измерений в различных полевых условиях.
Ethernet Box - это очень компактная акустико-эмиссионная система сбора необходимых данных обладающая возможностью удаленного доступа со стандартным протоколом Ethernet 10/100 Base-T. Данная система поставляется в специально созданной для него, сумке. В комплект входит специальный кабель для произведения соединений E-box с персональным компьютером, также именуемый как "патч-корд", его длина составляет 5 м. По согласованию также может быть поставлен этот же кабель, только длиной не более 50 м. Жёсткий диск в данной системе отсутствует, а все необходимое программное обеспечение хранится на съемном флэш-диске. Все накопление данных, а также их последующая обработка осуществляется при помощи внешнего компьютера или ноутбука.

Отличительные особенности акустико-эмиссионной системы A-Line 32D (PCI-8E):

• Восемь АЭ каналов плюс два параметрических канала на PCI плате, занимающей один слот в компьютере.
• Полноскоростной PCI интерфейс, обеспечивающий производительность 120 тысяч событий на 8 каналов.
• Максимальное количество каналов - 64 АЭ канала в одном системном блоке (возможно расширение количества каналов за счет объединения нескольких системных блоков в один измерительный комплекс).
• Высокий диапазон измерения амплитуды - 100 дБ.
• Программируемые высококачественные цифровые фильтры.
• Анализ формы волны и спектра сигналов по каждому каналу в реальном времени.
• Надежность каждой системы A-Line 32D (PCI-8E) достигается благодаря 100%-му входному и выходному контролю.

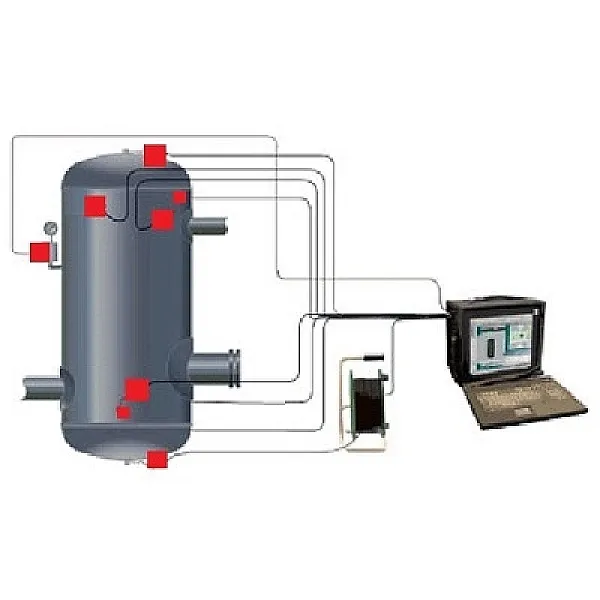

• Традиционная схема построения АЭ системы, с применением аналоговой передачи данных от предусилителя к центральной вычислительной станции по коаксиальному кабелю, позволяет достигнуть простоты использования A-Line 32D (PCI-8E).
• Используется программное обеспечение, реализованное в среде Windows, общее для всех приборов серии A-Line 32D.

Отличия Лель/A-Line 32D (DDM/) от A-Line 32D (PCI-8)



Лель A-Line 32D (DDM)	A-Line 32D (PCI-8)
АЭ система является распределённой системой сбора и обработки данных.Преобразование АЭ-сигнала с датчика (преобразователя АЭ) в цифровой вид и последующая обработкапроизводятся непосредственно в модуле сбора данных (модуль АЭ), который располагается также на объекте контроля рядом с преобразователем АЭ. Затем полученные в результате обработки данные передаются в центральный блок сбора и обработки на базе индустриального компьютера.	АЭ система традиционной архитектуры сцентрализованной схемой обработки данных. Сигнал от преобразователя АЭ усиливается в предусилителе и по отдельному коаксиальному кабелю передается  на центральный блок сбора и обработки данных. Преобразование АЭ-сигнала в цифровой вид и последующая обработка производятся в центральном блоке сбора и обработки данных на базе индустриального компьютера.
В системе каждый канал (модуль АЭ)гальванически развязан, что в совокупности с применяемой цифровой передачей данных обеспечивает высокую помехозащищённость.	В системе каждый канал гальванически связан с шасси блока сбора и обработки данных.
Передача данных на центральный блок сбора и обработки данных осуществляется вцифровом виде.	Передач данных на центральный блок сбора и обработки данных осуществляется ваналоговом виде.
Система позволяет проводить контроль протяжённых объектов суммарной длиной до5 км за одно измерение.	В системе максимально допустимая длина коаксиального кабеля составляет 250-300м, следовательно, максимальное расстояние между крайними точками (преобразователями АЭ) на объекте контроля не превышает 600 м.
В системе реализована возможность переключения каждого канала на излучение импульсов с заданной амплитудой.	Возможна доукомплектация базового варианта системы PCI-8 специальным имитатором АЭ-сигналов.
Максимальное количество параметрических каналов - 4 на каждый модуль АЭ.	Максимальное количество параметрических каналов - 2 на плату PCI-8.

A-Line 32D (PCI-8) - это акустико-эмиссионная система традиционной архитектуры, которая обладает централизованной схемой обработки получаемых данных. Сигнал от преобразователя акустико-эмиссионной системы усиливается в предусилителе, а также по отдельному кабелю передается на персональный компьютер, для обработки и сбора данных. Преобразование сигнала в цифровой вид, а также последующая обработка производятся на компьютере для обработки данных.
В данной системе все каналы гальванически связаны с шасси блока обработки и сбора данных.
Передача данных на персональном компьютере для обработки и сбора данных производится в аналоговом виде.
В системе максимально возможная длина кабеля составляет приблизительно 300 метров.
Максимальное количество каналов - 2 на PCI-8.
A-Line 32D (DDM) - это акустико-эмиссионная система традиционной архитектуры, которая обладает распределённой системой обработки получаемых данных. Преобразованный акустико-эмиссионного - сигнала с датчика по отдельному кабелю передается на персональный компьютер, где производится сбор и передача данных, компьютер расположен на объекте контроля вблизи с акустико-эмиссионным преобразователем. Преобразование сигнала в цифровой вид, а также последующая обработка производятся на компьютере для обработки данных.
В системе все каналы акустико-эмиссионного модуля  являются гальванически развязанным - это в совокупности вместе с используемой цифровой передачей данных гарантирует высокую помехозащищённость.
Передача данных на персональный компьютер для обработки и сбора данных производится в цифровом виде.
В системе максимально возможная длина кабеля составляет приблизительно 5 километров за одно измерение.
Максимальное количество каналов - 4 на все модули АЭ.

Варианты исполнения	PORTABLE	ETHERNET BOX
Компьютер на базе шасси АсмеII-843	+
Промышленный компьютера на базе шасси IPC-6806BP-20ZB		+
Количество каналов	4÷48 (64 версия XL)	4÷48 (64 версия XL)
Контроллер линии	Один на 12 АЭ-каналов
Модуль сбора данных c магнитным держателем	По числу АЭ-каналов
Датчик GT-200	По числу АЭ-каналов
Магнитный держатель датчика	По числу АЭ-каналов
Кабель типа UTP на большой металлической катушке 70 м	По числу линий (одна линия - 12 АЭ-каналов)
Кабель типа UTP на малой пластмассовой катушке 30 м	По числу АЭ-каналов минус количество линий
Терминатор линии	1 на линию + 1 запасной
Программное обеспечение	+	+
