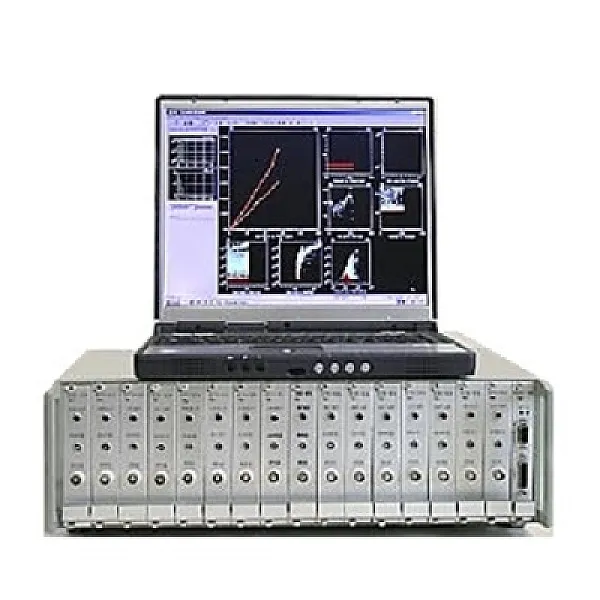

Акустико-эмиссионная система МАЛАХИТ АС-12А
При помощи системы Малахит АС-12А производят акустико-эмиссионный контроль. Отличие этой системы в том, что она осуществляет непрерывное измерение акустических, электрических шумов в широком амплитудном диапазоне. Такой подход позволяет не только регистрировать сигналы, но и выявлять течи.
Применение Малахит АС-12А
Применяется в процессе проведения АЭ-обследования, которое позволяет определить состояние оборудование работающего под нагрузкой (трубопроводы, оборудование энергоблоков, резервуары и сосуды под давлением).
Акустико-эмиссионная система Малахит АС-12А зарегистрирована в Государственном реестре средств измерений.
Системы Малахит АС-12А выпускаются по техническим условиям АМ100.9805.00.000ТУ, согласованным в органах Госгортехнадзора РФ, имеют сертификат об утверждении типа средств измерений, зарегистрированы в Государственном реестре средств измерений и снабжаются свидетельством о первичной поверкe в органе Госстандарта.
Динамический диапазон с широкой амплитудой и дискретность измерения амплитуд в 0,5 дБ позволяют системе:
- существлять регистрацию изменений амплитуды во всем диапазоне, что способствует регулированию усилений в каналах как в процессе проведения исследования, так и перед процессом
- использовать плавающие пороговые уровни, для получения более эффективного результата
- наравне с регистрацией сигналов производить измерение уровня акустических и электрических шумов
- возможность применения в опасных зонах
- определять энергетические параметры во всем диапазоне измерения
Конструктивные особенности Малахит АС-12А
- В каждом канале предусмотрены частотные полосовые фильтры с программным переключением.
- Автоматическая проверка измерительных параметров
- При превышении порогового уровня шумом или сигналом происходит самоблокирование системы
- Питание аппаратуры от аккумулятора 12В
- Прочный и малогабаритный корпус
- Комплектация системы портативным компьютером
- Сбор и анализ информации проходит на основе программного пакета AE Studio
- Наличие звуковой и световой сигнализации при превышении допустимых уровней
Системы отличаются большим амплитудным динамическим диапазоном – 90 дБ (до 80 дБ для акустико-эмиссионных сигналов ) с дискретностью измерения амплитуд 0,5 дБ во всем диапазоне; это позволяет:
• Одновременно с регистрацией сигналов акустической эмиссии осуществлять постоянное измерение уровня электрических и акустических шумов, выявлять течи;
• Исключить операции регулировки коэффициентов усиления в каналах перед и в процессе проведения испытаний, так как сигналы регистрируются во всем диапазоне изменения амплитуд;
• Использовать, кроме фиксированных, эффективно работающие во всем диапазоне плавающие (автоматически следящие за изменением среднего значения сигнала) пороговые уровни;
• Возможность использования для контроля оборудования во взрывопасных зонах.
Определение параметров акустико-эмиссионных сигналов, включая энергетический параметр, производится во всем диапазоне измерения их амплитуд.
В Малахит АС-12А предусмотрены программно переключаемые в каждом канале частотные полосовые фильтры, контроль самоблокирования системы при длительном превышении сигналом или шумом порогового уровня, режим автоматической проверки измерительных трактов, включая датчик, световая и звуковая сигнализация превышения пороговых уровней в каналах.
Малые габариты, возможность питания аппаратуры непосредственно от аккумулятора 12 В (с потреблением не более 100 мА на канал) и оснащение портативным компьютером (в том числе ноутбуком) делают удобным применение системы в полевых условиях.
Управление системой, сбор и анализ данных обеспечивает программный пакет AE Studio.
Модификаци АС-12А:
Малахит АС-12А/8
Обозначение системы
| Количество каналов
| Размеры, мм, не более |
Малахит АС-12А/8 | 8
| 240×375×150 |
Малахит АС-12А/16
Обозначение системы
| Количество каналов
| Размеры, мм, не более |
Малахит АС-12А/16 | 16
| 460×375×150 |
Малахит АС-12А/32
Обозначение системы
| Количество каналов
| Размеры, мм, не более |
Малахит АС-12А/32 | 32
| 460×375×150 Х2 Модуля |
Малахит АС-12А/48
Обозначение системы
| Количество каналов
| Размеры, мм, не более |
Малахит АС-12А/48 | 48
| 460×375×150 Х3 Модуля |
Малахит АС-12А/64
Обозначение системы
| Количество каналов
| Размеры, мм, не более |
Малахит АС-12А/64 | 64
| 460×375×150 Х4 Модуля |
Малахит АС-12А/80
Обозначение системы
| Количество каналов
| Размеры, мм, не более |
Малахит АС-12А/80 | 80
| 460×375×150 Х5 Модулей |
Малахит АС-12А/112
Обозначение системы
| Количество каналов
| Размеры, мм, не более |
Малахит АС-12А/112 | 112
| 460×375×150 Х7 Модулей |
